Диагностика автоэлектрики: какие неисправности можно выявить на СТО

Современный автомобиль зависит от электрики не меньше, чем от двигателя и трансмиссии. Электронные блоки управляют подачей топлива, зажиганием, тормозными системами, светом, климатической установкой и средствами безопасности. Даже небольшое падение напряжения может вызвать ошибки сразу в нескольких системах.

Признаки электрической неисправности бывают разными. Двигатель может запускаться не с первого раза, фары — мерцать, аккумулятор — быстро разряжаться. Иногда на приборной панели загорается контрольная лампа, хотя автомобиль продолжает ехать без заметных изменений. Откладывать проверку в таких случаях не стоит: нестабильное питание способно повлиять на работу важных узлов.

Проверка автоэлектрики на СТО помогает найти источник проблемы, а не только её внешнее проявление. Мастер оценивает состояние аккумулятора, генератора, стартера, проводки, предохранителей, реле, датчиков и электронных блоков. Состав работ зависит от жалоб владельца, модели машины и результатов первых тестов.

Когда автомобилю нужна проверка электрики

Один из частых признаков неполадки — затруднённый запуск двигателя. Стартер может вращаться медленно, работать с паузами или не реагировать на поворот ключа. Причиной бывает слабый аккумулятор, плохой контакт на клеммах, повреждённый силовой провод, неисправное реле или износ самого стартера. По одному симптому точно определить проблемный узел нельзя.

На неисправность также указывают мерцание фар, самопроизвольное отключение мультимедийной системы и сброс настроек часов. Если яркость света меняется вместе с оборотами двигателя, мастер проверит генератор, регулятор напряжения и контакты массы. Подобное поведение может быть связано как с плохим соединением, так и с нестабильной зарядкой аккумулятора.

Поводом для визита на СТО становятся контрольные лампы Check Engine, ABS, SRS, ESP и значок аккумулятора. Каждый индикатор связан с определённой системой, но не всегда прямо указывает на сломанную деталь. Например, ошибка датчика может появиться из-за обрыва провода, окисления разъёма или недостаточного напряжения в сети.

Проверка нужна и при постоянном перегорании предохранителей. Установка элемента с большим номиналом не решает проблему и может привести к перегреву проводки. Предохранитель срабатывает при слишком высоком токе, поэтому на СТО ищут короткое замыкание, повреждённый потребитель или неверное подключение дополнительного оборудования.

Что проверяют на первом этапе

Работа обычно начинается с беседы с владельцем. Мастеру важно знать, когда появился дефект, при каких условиях он возникает и какие работы недавно проводили с машиной. Полезны сведения об установке сигнализации, магнитолы, камеры, подогрева или другого нештатного оборудования. Такие устройства нередко подключают к цепям, которые не рассчитаны на дополнительную нагрузку.

Затем специалист осматривает аккумулятор, клеммы, силовые провода и доступные разъёмы. Следы окисления, оплавленный пластик, повреждённая изоляция и ослабленные соединения часто заметны без сложных приборов. Однако внешний осмотр не заменяет измерения: провод может выглядеть исправным, но иметь повышенное сопротивление внутри.

После этого измеряют напряжение аккумулятора при выключенном двигателе, во время запуска и после пуска. Напряжение покоя само по себе не показывает фактическую ёмкость батареи. Поэтому аккумулятор проверяют под нагрузкой или с помощью электронного тестера, который оценивает его способность отдавать пусковой ток.

Мастер также оценивает напряжение в бортовой сети при работающем двигателе. Точное допустимое значение зависит от модели автомобиля, температуры, нагрузки и алгоритма управления генератором. Во многих современных машинах напряжение зарядки меняется по команде электронного блока. По этой причине простое сравнение с одним условным значением может дать неверный результат.

Какие дефекты аккумулятора и генератора выявляет СТО

Аккумулятор проверяют не только тогда, когда он полностью разряжен. Батарея может терять ёмкость постепенно, сохраняя при этом нормальное напряжение без нагрузки. В тёплую погоду водитель не всегда замечает ухудшение, но при похолодании стартеру уже не хватает тока для уверенного запуска.

Тест помогает выявить износ батареи, внутреннее повреждение, слабый заряд и плохой контакт на клеммах. Если аккумулятор регулярно садится, мастер проверяет ток покоя. После выключения зажигания электронным блокам требуется время, чтобы перейти в спящий режим. Только после этого можно оценивать, не остаётся ли в машине активный потребитель.

Причиной утечки тока может стать нештатная сигнализация, магнитола, видеорегистратор, модуль бесключевого доступа или неисправный блок управления. Иногда проблема связана с лампой в багажнике или бардачке, которая не гаснет после закрытия. На СТО цепь локализуют по электрической схеме, измеряя ток и проверяя отдельные ветви.

У генератора могут изнашиваться щётки, подшипники, регулятор напряжения и диодный мост. Неисправный диод способен не только ухудшить зарядку, но и создать переменную составляющую напряжения в бортовой сети. Такая помеха влияет на световые приборы и электронику. Для проверки используют мультиметр, нагрузочное оборудование, а при необходимости — осциллограф.

Неисправности стартера и цепи запуска

Если при попытке запуска слышен щелчок, но коленчатый вал не вращается, проблема не всегда находится внутри стартера. Такой симптом появляется при разряженном аккумуляторе, плохом контакте массы или высоком сопротивлении силового кабеля. Мастер измеряет падение напряжения на проводах во время пуска. Этот тест показывает потери, которые обычный замер напряжения может не выявить.

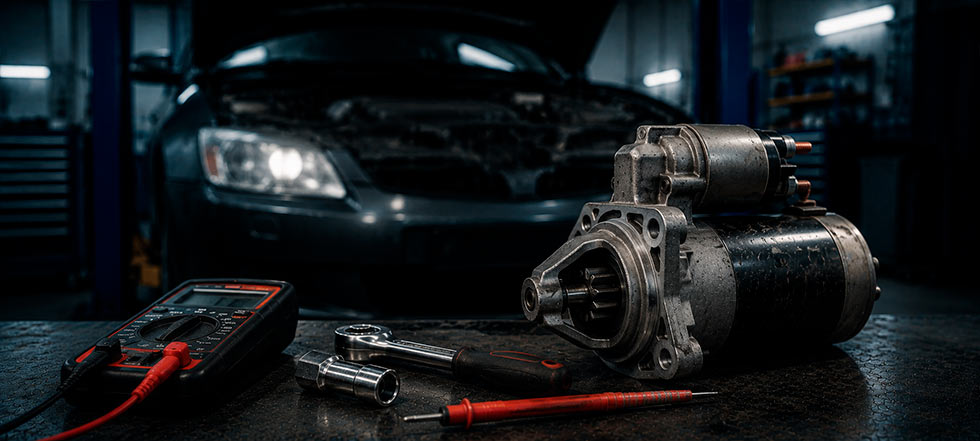

Сам стартер тоже подвержен износу. В нём могут повредиться щётки, втягивающее реле, обмотки, подшипники или приводная шестерня. Характерный скрежет иногда связан с приводом стартера либо зубчатым венцом маховика. До снятия узла специалист проверяет внешнюю цепь, чтобы исключить лишний ремонт.

В автомобилях с кнопкой запуска цепь сложнее. Разрешение на пуск зависит от ключа, иммобилайзера, положения селектора коробки передач, сигнала педали тормоза или сцепления. Если один из этих сигналов отсутствует, стартер может не включиться. Сканер позволяет увидеть, какое условие блок управления считает невыполненным.

Что показывает компьютерная проверка

Диагностический сканер считывает коды ошибок из электронных блоков и отображает текущие параметры. Мастер может увидеть напряжение питания, температуру двигателя, положение педали газа, данные датчиков кислорода, скорость каждого колеса и другие показатели. Набор доступных параметров зависит от марки, модели и комплектации автомобиля.

Код ошибки не равен готовому диагнозу. Если блок сообщает о низком уровне сигнала датчика, причиной может быть сам датчик, проводка, разъём, питание или вход блока управления. Поэтому замена детали только по коду часто не решает проблему. Ошибку сопоставляют с электрической схемой, реальными показаниями и результатами измерений.

Кроме сохранённых кодов, важны стоп-кадры. Это данные, которые блок записал в момент появления сбоя: обороты двигателя, скорость, температуру, нагрузку и напряжение сети. Они помогают воспроизвести условия, при которых возник дефект. Особенно полезна такая информация при плавающих неисправностях.

После ремонта ошибки удаляют, но работа на этом не заканчивается. Систему проверяют повторно, а автомобиль при необходимости тестируют в движении. Если код не появился снова, это ещё не всегда подтверждает результат. Некоторые проверки блок выполняет только после прогрева, при определённой скорости или во время нескольких поездок.

Проводка, контакты и скрытые повреждения

Проблемы с проводкой часто появляются после ДТП, кузовного ремонта, попадания воды или установки дополнительного оборудования. Провода могут перетираться о металлические кромки, ломаться внутри изоляции и окисляться в местах соединений. Иногда цепь работает в одном положении жгута и размыкается при вибрации.

Особого внимания требуют точки массы. Через них ток возвращается к аккумулятору, поэтому слабый контакт влияет сразу на несколько потребителей. При плохой массе могут одновременно появляться ошибки двигателя, трансмиссии и систем безопасности. Мастер проверяет соединение под нагрузкой, так как обычная прозвонка не всегда показывает его реальное состояние.

Для поиска обрыва или короткого замыкания используют мультиметр, контрольные приборы, токовые клещи и электрические схемы. В сложных случаях помогает осциллограф. Он показывает форму сигнала и краткие помехи, которые нельзя заметить обычным тестером. При этом прокалывать изоляцию без необходимости не следует: повреждённое место со временем может начать корродировать.

Если неисправность возникает только на кочках, после дождя или при определённой температуре, проверка может занять больше времени. Мастер пытается воспроизвести условия, осматривает разъёмы и наблюдает за параметрами в реальном времени. Такие дефекты редко удаётся найти простым считыванием ошибок.

Датчики и электронные блоки

Двигатель получает данные от датчиков положения коленчатого и распределительного валов, температуры, давления, расхода воздуха и состава выхлопа. Некорректный сигнал может вызвать плохой запуск, потерю тяги, нестабильный холостой ход и рост расхода топлива. Однако похожие симптомы возникают при механических неполадках, поэтому электрическую часть проверяют вместе с другими системами.

На СТО оценивают питание датчика, его массу и сигнальную линию. Для части компонентов достаточно мультиметра, но быстрые импульсные сигналы удобнее смотреть осциллографом. Так можно заметить пропуски, искажения и помехи. Полученные данные сравнивают с технической документацией конкретной модели.

Электронный блок управления считают неисправным только после проверки внешних цепей. Нередко блок не выходит на связь из-за отсутствия питания, плохой массы или проблемы в линии передачи данных. Преждевременная замена дорогого модуля увеличивает расходы и не устраняет исходный дефект.

В современных автомобилях блоки обмениваются данными по цифровым шинам, в том числе CAN. Повреждение проводов, замыкание или неисправность одного модуля могут нарушить обмен во всей сети. В этом случае сканер видит ошибки связи сразу в нескольких системах. Для поиска причины специалист проверяет питание модулей, сопротивление линии и форму сигнала.

ABS, подушки безопасности и вспомогательные системы

Если горит лампа ABS, причиной может быть датчик скорости колеса, его провод, разъём, магнитное кольцо ступичного подшипника или блок системы. Сканер показывает скорость каждого колеса в движении. Если один показатель отличается от остальных, мастер проверяет соответствующую цепь и механические детали.

Ошибки SRS требуют осторожной работы. Система управляет подушками безопасности и преднатяжителями ремней. Перед проверкой разъёмов специалист соблюдает требования производителя, отключает питание и выдерживает указанное время. Для таких цепей нельзя применять случайные контрольные лампы или подавать напряжение напрямую.

Камеры, радары и датчики парковки тоже входят в общую электронную сеть автомобиля. После замены ветрового стекла, ремонта подвески или кузовных работ некоторым системам нужна калибровка. Её проводят по регламенту производителя, на ровной площадке и с подходящим оборудованием. Простое удаление кода ошибки не заменяет эту процедуру.

Почему одного сканера недостаточно

Недорогой OBD-адаптер может считать часть ошибок двигателя, но его возможности ограничены. Он не всегда получает доступ к ABS, климатической системе, кузовной электронике, подушкам безопасности и фирменным параметрам. Кроме того, адаптер показывает данные, но не проверяет физическое состояние проводов и контактов.

Полная проверка сочетает несколько методов. Сканер помогает определить направление поиска, мультиметр измеряет напряжение и сопротивление, токовые клещи выявляют нагрузку, а осциллограф показывает быстрые сигналы. Электрическая схема связывает результаты в единую картину.

Квалификация автоэлектрика при этом не менее важна, чем набор приборов. Специалист должен понимать логику работы системы, учитывать режимы энергосбережения и знать особенности конкретной модели. Иначе исправную деталь легко принять за неисправную из-за неверно выбранного режима проверки.

Что получает владелец после проверки

По итогам работ сервис должен назвать найденную причину, показать результаты замеров и согласовать способ ремонта. Если дефект пока не удалось воспроизвести, это также важно указать прямо. В таком случае владелец получает рекомендации по дальнейшему наблюдению: при какой температуре, нагрузке или режиме возникает сбой.

Хорошая проверка отделяет основную неисправность от сопутствующих ошибок. Например, слабый аккумулятор может создать множество кодов по низкому напряжению. После восстановления питания часть из них больше не появляется. Такой подход помогает не менять исправные датчики и блоки.

Стоимость работ зависит не только от числа ошибок. Очевидный дефект клеммы можно найти быстро, а скрытый обрыв внутри жгута потребует доступа к схемам и последовательной проверки цепи. Поэтому точную цену нередко называют после первичного осмотра.

Проверка автоэлектрики на СТО помогает выявить слабый аккумулятор, неисправный генератор или стартер, утечку тока, повреждение проводки, плохие контакты, сбои датчиков и нарушения связи между блоками. Главный результат такой работы — не список кодов, а подтверждённая причина неполадки. Точные замеры и проверка после ремонта снижают риск повторного отказа и лишней замены деталей.
